Solicito aclaración a la duda que planteamos a continuación, para justificar el cumplimiento del CTE DB-SI en un proyecto que estamos desarrollando ante la diferencia de criterio entre los integrantes del equipo de proyecto.
Sección SI 3 Evacuación de ocupantes
4. Dimensionado de los medios de evacuación.
Tabla 4.1 Dimensionado de los elementos de evacuación
¿Cómo se dimensiona la puerta de salida de un pasillo protegido?

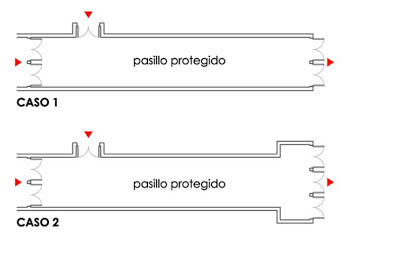

– Con el criterio de puertas y paso, ( según la tabla 4.1 del DB SI 3-4.2), a razón de A >P/200. En este caso calcularíamos la anchura de la puerta de salida en función de la ocupación ( P) del pasillo . El pasillo resultante tendría una geometría como la del dibujo ” caso 2”.
– O bien, como en el pasillo protegido no existe diferencia entre el flujo unitario de paso del pasillo y el de la puerta de salida del recinto, ¿podrían tener las puertas la misma anchura que el pasillo?, como sucede en el caso 1 del dibujo.
En este caso, ¿la anchura de cálculo del pasillo (A) sería la que dejan libre las hojas de las puertas? , ya que existe una disminución del ancho libre de paso por la existencia de los marcos.
Respuesta
Se dimensiona conforme al Caso 1, con P ≤ 3S + 200 A, siendo A, en efecto, no la anchura del pasillo, sino (y esto quizás habría que aclararlo en la tabla 4.1) la anchura libre total de las puertas de salida del recinto del pasillo, debiendo ser dicha anchura libre la más próxima posible a la del pasillo, es decir, reduciendo al mínimo posible la perdida de anchura debida a los marcos.
